This AG Phakosystem SOPHI

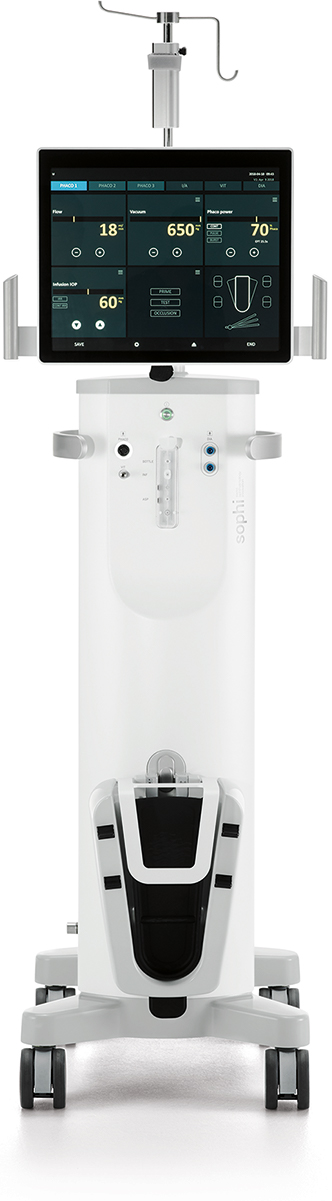

    Das von Schweizer Ingenieuren entwickelte Phakosystem SOPHI bietet eine Vielzahl an Innovationen. Die innovativen Features
    von SOPHI können einfachere, sicherere und schnellere Arbeitsabläufe ermöglichen – vor, während und nach der Operation.

    Andreas Zeller

    Allgemein

    Hauptmerkmale

    • Kabellos und voll mobil mit integriertem Akku und Kompressor
    • Designed für höchste Vorderkammerstabilität dank neu entwickelter «Triple Pump Fluidics» mit aktiver Infusion

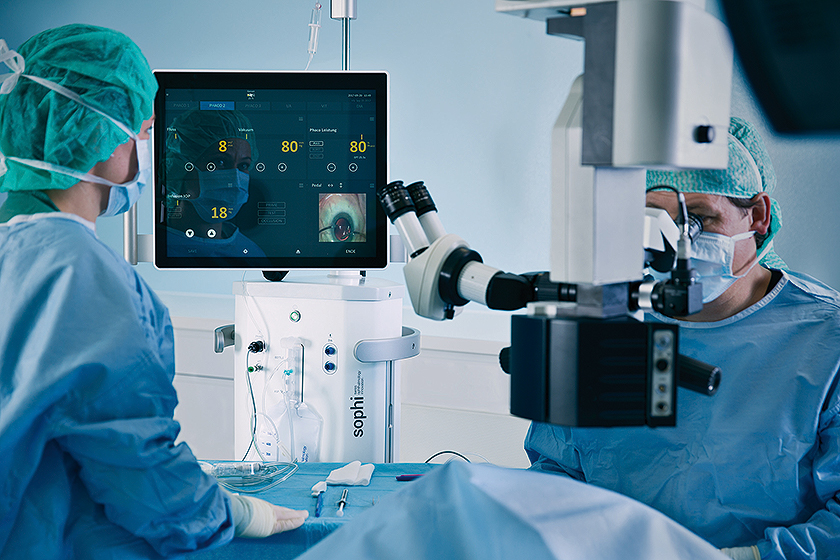

    • Kabellose Bildübertragung vom Mikroskop zum Sophi Bildschirm
    • Intuitives Bedienkonzept -

    Mobilität

    SOPHI ist das erste kabellose Phako-System, das dem Operationsteam ein hohes Mass an Flexibilität und Mobilität bietet. Das bedeutet eine einfache Handhabung im OP und eine verbesserte Bedienbarkeit.


    Easy Move: Das erste batteriebetriebene Phako-System

    Mit SOPHI funktioniert nicht nur das Fusspedal ohne Kabel, sondern das ganze Gerät. Es benötigt weder Strom- noch Datenkabel. SOPHI ist mobil, und es ist genau diese Mobilität, die Ihre Arbeit erleichtert und damit Ihre Effizienz erhöht.


    Keine Schläuche: integrierter Kompressor

    Die Kompressoren für die Vitrektomie und die Clean Venturi Absaugung sind ebenfalls in das Gerät integriert. Das macht die üblichen voluminösen und unflexiblen Schläuche zu externen Kompressoren überflüssig.


    Flexibilität: Freiheit dank Mobilität

    SOPHI ist erstaunlich anpassungsfähig. Das um 180° drehbare Display und die freie Wahl der Ablageposition erleichtern die Einrichtung des OPs. Das Bewegen des Gerätes ist ebenfalls sehr einfach: Mono-Bremshebel lösen, SOPHI an die gewünschte Stelle bewegen, Bremse anziehen - fertig.


    Einfache Konnektivität: Bereit für die Zukunft

    Heutzutage ist eine drahtlose Verbindung des Fusspedals über Bluetooth Standard. Aber SOPHI kann noch viel mehr! SOPHI ermöglicht es Ihnen, Live-Mikroskopbilder über Wi-Fi auf den Bildschirm zu übertragen.

    Benutzerfreundlichkeit

    Das Design von Sophi ist einfach und unkompliziert. Die Komplexität liegt im Inneren des Gerätes und ermöglicht somit eine einfache Benutzerführung. Dies trägt zur Zeitersparnis und Produktivitätssteigerung bei. Sophi ist intuitiv parametrierbar, unterstützt Sie mit intelligenter Sensorik und passt die Parameter in kritischen Situationen automatisch an.


    Schlankes Design

    Sophi überzeugt durch sein schlankes, reduziertes Design. Dennoch ist alles vorhanden, was für eine ergonomische und sichere Nutzung erforderlich ist. Klare Formen, hochwertige Materialien und zahlreiche innovative Lösungen machen Sophi zu einem System, das neue Massstäbe setzt.


    Sensorische Informationen

    Sophi kommuniziert mit Ihnen, nicht nur über das Display, sondern auch verbal mit Text2Speech und visuell mit farbwechselnder LED-Projektion. Jedes Mitglied des OP-Teams erhält genau die Informationen, die es benötigt, um seine Aufgaben zielgerichtet und effizient zu erfüllen.


    Bedienkomfort

    Sophi ist einfach, übersichtlich und schnell zu bedienen. Das Booten des Systems ist sehr schnell und dank der Multi-Surgeons Settings nach Ihren Wünschen und Bedürfnissen konfigurierbar.

    Sicherheit

    Sophi eröffnet neue Wege in Sachen Hygiene und Sicherheit. Das Clean Venturi und das automatisierte Cassette Slot-In-System verringern das Risiko einer Kontamination. Die IOP-Kontrollpumpe ist für eine hohe Kammerstabilität ausgelegt.


    Triple Pump Fluidics

    Das Herzstück eines jeden Phaco-Gerätes ist das Pumpensystem für die stabile Kammerfluidik, oder mit Blick auf Sophi genauer gesagt die Pumpensysteme, denn Sophi hat drei zu einem kombiniert:
    1. IOP-Kontrollpumpe für stabilen Infusionsdruck
    2. Peristaltische Pumpe zur Steuerung von Fluss und Vakuum
    3. Clean Venturi-Pumpe, die vor Verunreinigungen durch die Augenflüssigkeit des Patienten schützt


    Effiziente Sinus-Phako

    Je weniger Energie ein Phaco-Handstück benötigt, desto weniger Wärme wird in das Auge eingebracht. Deshalb steuert Sophi das Handstück mit einem Sinussignal, das den Energiebedarf deutlich reduziert und damit das Auge schützt.

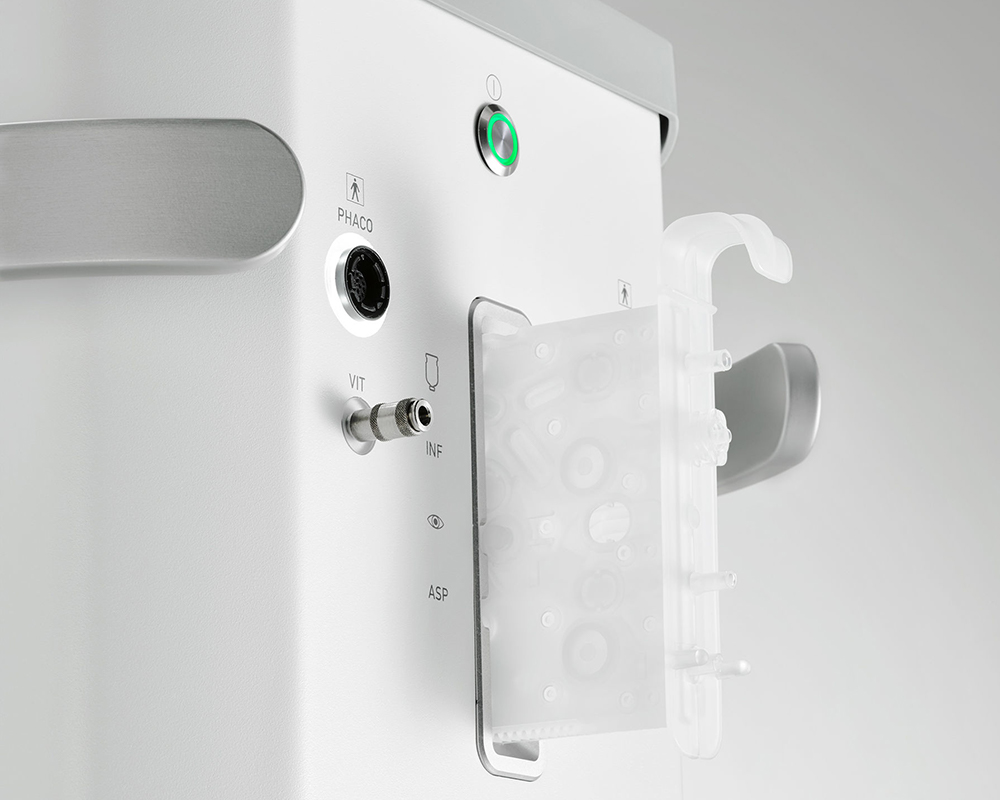

    Schlankes Kassetten-System

    Jedes Detail von Sophi steht im Zeichen der Sicherheit - ohne Kompromisse. Sophi bietet ein automatisches Kassetten Slot-In System an, mit dem das Risiko des Kontakts zwischen sterilen und unsterilen Bereichen während des Ladevorgangs reduziert wird.

    Effizienz

    Die Vorteile des 3-Säulen-Konzepts von Sophi ermöglichen einfachere, sicherere und schnellere Arbeitsabläufe - vor, während und nach der Operation. Dies führt zu einer deutlichen Effizienzsteigerung und damit zu wirtschaftlichen Vorteilen.

    Mobilität

    • Energieversorgung und Kommunikation ohne Kabel und pneumatische Schläuche
    • Positionierung des Gerätes von allen Seiten möglich, aufgrund der zentralen Bremsanlage
    • Flexibilität durch dreh- und neigbares Display und Ablagetisch
    • Easy Move Fusspedal
    • Kompaktes Gerät

    Einfache Bedienung

    • Keine überflüssigen Bedienelemente
    • Einfache Handhabung
    • Video-Inlay 2 Anzeige
    • Reduzierte und übersichtliche Informationssysteme
    • Einfache Konnektivität

    Sicherheit

    • Kassetten Slot-In System zur Reduzierung von Kontaminationsrisiken
    • Aktive IOD-Kontrollpumpe
    • Überwachung des Infusionsniveaus
    • Effiziente Sinus-Phako zur Verminderung der Wärmeentwicklung im Handstück
    • Clean Venturi für eine optimale Hygiene von Gerät und OP
    • Cassette Control Guard zur Überwachung des Verfallsdatums der Kassette
    • Fehlervermeidung durch Design, z.B. falscher Anschluss von Schläuchen ist ausgeschlossen (Poka-Yoke)

    Bilder

    Technische Daten

    Phacoemulsification
    Handpiece type

    Piezoelectric

    Application part

    BF

    Frequency

    38 .. 41 kHz

    Signal form

    Sine wave

    Power

    25 W ± 5 W at 1100 Ω and 100 % performance

    Stroke

    0 .. 90 μm by ± 20 %

    Modulation

    Continuous, pulse, burst

    Irrigation
    Handpiece type

    Piezoelectric

    Application part

    BF

    Frequency

    38 .. 41 kHz

    Signal form

    Sine wave

    Power

    25 W ± 5 W at 1100 Ω and 100 % performance

    Stroke

    0 .. 90 μm by ± 20 %

    Modulation

    Continuous, pulse, burst

    Gravity

    Automatic infusion pole

    Active infusion

    With separate peristaltic pump (IOP Control Pump)

    Aspiration
    Handpiece type

    Piezoelectric

    Application part

    BF

    Frequency

    38 .. 41 kHz

    Signal form

    Sine wave

    Power

    25 W ± 5 W at 1100 Ω and 100 % performance

    Stroke

    0 .. 90 μm by ± 20 %

    Modulation

    Continuous, pulse, burst

    Gravity

    Automatic infusion pole

    Active infusion

    With separate peristaltic pump (IOP Control Pump)

    Peristaltic

    Flow 0 .. 60 ml/min

    Clean Venturi

    Vacuum and patient-fluids are separated by a foil to avoid contamination

    Vacuum 0 .. 650 mmHg, variable rise time: 0 .. 10 s

    Reflux

    15 ml/min

    Diathermy
    Handpiece type

    Piezoelectric

    Application part

    BF

    Frequency

    38 .. 41 kHz

    Signal form

    Sine wave

    Power

    25 W ± 5 W at 1100 Ω and 100 % performance

    Stroke

    0 .. 90 μm by ± 20 %

    Modulation

    Continuous, pulse, burst

    Gravity

    Automatic infusion pole

    Active infusion

    With separate peristaltic pump (IOP Control Pump)

    Peristaltic

    Flow 0 .. 60 ml/min

    Clean Venturi

    Vacuum and patient-fluids are separated by a foil to avoid contamination

    Vacuum 0 .. 650 mmHg, variable rise time: 0 .. 10 s

    Reflux

    15 ml/min

    Type

    Bipolar coagulation

    Handpiece type

    Bipolar forceps, bipolar pencil

    Application part

    BF

    Frequency

    500 kHz

    Power

    Continuous 0 .. 10 W at 50 Ω

    Modulation

    Pulse 3 ms; pause 30 ms

    Vitrectomy
    Handpiece type

    Piezoelectric

    Application part

    BF

    Frequency

    38 .. 41 kHz

    Signal form

    Sine wave

    Power

    25 W ± 5 W at 1100 Ω and 100 % performance

    Stroke

    0 .. 90 μm by ± 20 %

    Modulation

    Continuous, pulse, burst

    Gravity

    Automatic infusion pole

    Active infusion

    With separate peristaltic pump (IOP Control Pump)

    Peristaltic

    Flow 0 .. 60 ml/min

    Clean Venturi

    Vacuum and patient-fluids are separated by a foil to avoid contamination

    Vacuum 0 .. 650 mmHg, variable rise time: 0 .. 10 s

    Reflux

    15 ml/min

    Type

    Bipolar coagulation

    Handpiece type

    Bipolar forceps, bipolar pencil

    Application part

    BF

    Frequency

    500 kHz

    Power

    Continuous 0 .. 10 W at 50 Ω

    Modulation

    Pulse 3 ms; pause 30 ms

    Handpiece type

    Guillotine cutter

    Cutting rate

    30 .. 2'000 cuts/min

    Cutting mode

    Linear proportional, fixed

    Compressor

    Integrated compressor (external compressor optional)

    Pressure

    25 PSI (1.7 bars)

    Foot pedal
    Handpiece type

    Piezoelectric

    Application part

    BF

    Frequency

    38 .. 41 kHz

    Signal form

    Sine wave

    Power

    25 W ± 5 W at 1100 Ω and 100 % performance

    Stroke

    0 .. 90 μm by ± 20 %

    Modulation

    Continuous, pulse, burst

    Gravity

    Automatic infusion pole

    Active infusion

    With separate peristaltic pump (IOP Control Pump)

    Peristaltic

    Flow 0 .. 60 ml/min

    Clean Venturi

    Vacuum and patient-fluids are separated by a foil to avoid contamination

    Vacuum 0 .. 650 mmHg, variable rise time: 0 .. 10 s

    Reflux

    15 ml/min

    Type

    Bipolar coagulation

    Handpiece type

    Bipolar forceps, bipolar pencil

    Application part

    BF

    Frequency

    500 kHz

    Power

    Continuous 0 .. 10 W at 50 Ω

    Modulation

    Pulse 3 ms; pause 30 ms

    Handpiece type

    Guillotine cutter

    Cutting rate

    30 .. 2'000 cuts/min

    Cutting mode

    Linear proportional, fixed

    Compressor

    Integrated compressor (external compressor optional)

    Pressure

    25 PSI (1.7 bars)

    Type

    Wireless, dual linear, heel pressure (reflux)

    4 rocker switches (up/down)

    Easy Move

    Switch between gliding / fixation

    Illumination

    When Easy Move is activated

    Battery

    Fully charged battery lasts for up to 50 surgeries

    Inductive charging station on the device

    Status display

    Traffic light system displays charging status and errors

    Wireless standard

    Bluetooth LE

    Cable link

    CAN-Bus

    Dimension
    Handpiece type

    Piezoelectric

    Application part

    BF

    Frequency

    38 .. 41 kHz

    Signal form

    Sine wave

    Power

    25 W ± 5 W at 1100 Ω and 100 % performance

    Stroke

    0 .. 90 μm by ± 20 %

    Modulation

    Continuous, pulse, burst

    Gravity

    Automatic infusion pole

    Active infusion

    With separate peristaltic pump (IOP Control Pump)

    Peristaltic

    Flow 0 .. 60 ml/min

    Clean Venturi

    Vacuum and patient-fluids are separated by a foil to avoid contamination

    Vacuum 0 .. 650 mmHg, variable rise time: 0 .. 10 s

    Reflux

    15 ml/min

    Type

    Bipolar coagulation

    Handpiece type

    Bipolar forceps, bipolar pencil

    Application part

    BF

    Frequency

    500 kHz

    Power

    Continuous 0 .. 10 W at 50 Ω

    Modulation

    Pulse 3 ms; pause 30 ms

    Handpiece type

    Guillotine cutter

    Cutting rate

    30 .. 2'000 cuts/min

    Cutting mode

    Linear proportional, fixed

    Compressor

    Integrated compressor (external compressor optional)

    Pressure

    25 PSI (1.7 bars)

    Type

    Wireless, dual linear, heel pressure (reflux)

    4 rocker switches (up/down)

    Easy Move

    Switch between gliding / fixation

    Illumination

    When Easy Move is activated

    Battery

    Fully charged battery lasts for up to 50 surgeries

    Inductive charging station on the device

    Status display

    Traffic light system displays charging status and errors

    Wireless standard

    Bluetooth LE

    Cable link

    CAN-Bus

    Device

    59 x 49 x 164 cm (w/o tray)

    Weight

    70 kg (w/o battery)

    Battery weight

    4.7 kg (2 batteries required)

    Pedal weight

    5.0 kg

    Graphical user interface
    Handpiece type

    Piezoelectric

    Application part

    BF

    Frequency

    38 .. 41 kHz

    Signal form

    Sine wave

    Power

    25 W ± 5 W at 1100 Ω and 100 % performance

    Stroke

    0 .. 90 μm by ± 20 %

    Modulation

    Continuous, pulse, burst

    Gravity

    Automatic infusion pole

    Active infusion

    With separate peristaltic pump (IOP Control Pump)

    Peristaltic

    Flow 0 .. 60 ml/min

    Clean Venturi

    Vacuum and patient-fluids are separated by a foil to avoid contamination

    Vacuum 0 .. 650 mmHg, variable rise time: 0 .. 10 s

    Reflux

    15 ml/min

    Type

    Bipolar coagulation

    Handpiece type

    Bipolar forceps, bipolar pencil

    Application part

    BF

    Frequency

    500 kHz

    Power

    Continuous 0 .. 10 W at 50 Ω

    Modulation

    Pulse 3 ms; pause 30 ms

    Handpiece type

    Guillotine cutter

    Cutting rate

    30 .. 2'000 cuts/min

    Cutting mode

    Linear proportional, fixed

    Compressor

    Integrated compressor (external compressor optional)

    Pressure

    25 PSI (1.7 bars)

    Type

    Wireless, dual linear, heel pressure (reflux)

    4 rocker switches (up/down)

    Easy Move

    Switch between gliding / fixation

    Illumination

    When Easy Move is activated

    Battery

    Fully charged battery lasts for up to 50 surgeries

    Inductive charging station on the device

    Status display

    Traffic light system displays charging status and errors

    Wireless standard

    Bluetooth LE

    Cable link

    CAN-Bus

    Device

    59 x 49 x 164 cm (w/o tray)

    Weight

    70 kg (w/o battery)

    Battery weight

    4.7 kg (2 batteries required)

    Pedal weight

    5.0 kg

    Screen size

    19 ", TFT, IPS, LED Backlight

    Languages

    English, Deutsch, Français, Italiano, Español

    Max. no. of surgeons

    50

    Max. no. of surgery settings

    150

    Electrical specifications
    Handpiece type

    Piezoelectric

    Application part

    BF

    Frequency

    38 .. 41 kHz

    Signal form

    Sine wave

    Power

    25 W ± 5 W at 1100 Ω and 100 % performance

    Stroke

    0 .. 90 μm by ± 20 %

    Modulation

    Continuous, pulse, burst

    Gravity

    Automatic infusion pole

    Active infusion

    With separate peristaltic pump (IOP Control Pump)

    Peristaltic

    Flow 0 .. 60 ml/min

    Clean Venturi

    Vacuum and patient-fluids are separated by a foil to avoid contamination

    Vacuum 0 .. 650 mmHg, variable rise time: 0 .. 10 s

    Reflux

    15 ml/min

    Type

    Bipolar coagulation

    Handpiece type

    Bipolar forceps, bipolar pencil

    Application part

    BF

    Frequency

    500 kHz

    Power

    Continuous 0 .. 10 W at 50 Ω

    Modulation

    Pulse 3 ms; pause 30 ms

    Handpiece type

    Guillotine cutter

    Cutting rate

    30 .. 2'000 cuts/min

    Cutting mode

    Linear proportional, fixed

    Compressor

    Integrated compressor (external compressor optional)

    Pressure

    25 PSI (1.7 bars)

    Type

    Wireless, dual linear, heel pressure (reflux)

    4 rocker switches (up/down)

    Easy Move

    Switch between gliding / fixation

    Illumination

    When Easy Move is activated

    Battery

    Fully charged battery lasts for up to 50 surgeries

    Inductive charging station on the device

    Status display

    Traffic light system displays charging status and errors

    Wireless standard

    Bluetooth LE

    Cable link

    CAN-Bus

    Device

    59 x 49 x 164 cm (w/o tray)

    Weight

    70 kg (w/o battery)

    Battery weight

    4.7 kg (2 batteries required)

    Pedal weight

    5.0 kg

    Screen size

    19 ", TFT, IPS, LED Backlight

    Languages

    English, Deutsch, Français, Italiano, Español

    Max. no. of surgeons

    50

    Max. no. of surgery settings

    150

    Frequency

    50 .. 60 Hz

    Supply voltage

    100 .. 240VAC

    Power consumption

    Max. 250 VA (w/o battery charge);
    max. 500 VA (with battery charge)

    Fuse

    2 pieces 8A, 250 V

    Duty time

    Continuous operation with power supply cable

    Fully charged battery lasts for up to 20 surgeries

    External air supply
    Handpiece type

    Piezoelectric

    Application part

    BF

    Frequency

    38 .. 41 kHz

    Signal form

    Sine wave

    Power

    25 W ± 5 W at 1100 Ω and 100 % performance

    Stroke

    0 .. 90 μm by ± 20 %

    Modulation

    Continuous, pulse, burst

    Gravity

    Automatic infusion pole

    Active infusion

    With separate peristaltic pump (IOP Control Pump)

    Peristaltic

    Flow 0 .. 60 ml/min

    Clean Venturi

    Vacuum and patient-fluids are separated by a foil to avoid contamination

    Vacuum 0 .. 650 mmHg, variable rise time: 0 .. 10 s

    Reflux

    15 ml/min

    Type

    Bipolar coagulation

    Handpiece type

    Bipolar forceps, bipolar pencil

    Application part

    BF

    Frequency

    500 kHz

    Power

    Continuous 0 .. 10 W at 50 Ω

    Modulation

    Pulse 3 ms; pause 30 ms

    Handpiece type

    Guillotine cutter

    Cutting rate

    30 .. 2'000 cuts/min

    Cutting mode

    Linear proportional, fixed

    Compressor

    Integrated compressor (external compressor optional)

    Pressure

    25 PSI (1.7 bars)

    Type

    Wireless, dual linear, heel pressure (reflux)

    4 rocker switches (up/down)

    Easy Move

    Switch between gliding / fixation

    Illumination

    When Easy Move is activated

    Battery

    Fully charged battery lasts for up to 50 surgeries

    Inductive charging station on the device

    Status display

    Traffic light system displays charging status and errors

    Wireless standard

    Bluetooth LE

    Cable link

    CAN-Bus

    Device

    59 x 49 x 164 cm (w/o tray)

    Weight

    70 kg (w/o battery)

    Battery weight

    4.7 kg (2 batteries required)

    Pedal weight

    5.0 kg

    Screen size

    19 ", TFT, IPS, LED Backlight

    Languages

    English, Deutsch, Français, Italiano, Español

    Max. no. of surgeons

    50

    Max. no. of surgery settings

    150

    Frequency

    50 .. 60 Hz

    Supply voltage

    100 .. 240VAC

    Power consumption

    Max. 250 VA (w/o battery charge);
    max. 500 VA (with battery charge)

    Fuse

    2 pieces 8A, 250 V

    Duty time

    Continuous operation with power supply cable

    Fully charged battery lasts for up to 20 surgeries

    Optional

    4 .. 10 bar, 10 l/min, oil free

    Dokumente

    Detailansicht des SOPHI Phako-System

    Andreas Zeller

    Ophthalmo Experience Reports

    SOPHI: Die neue zuverlässige OP-Kameradin

    Seit über 30 Jahren ist Dr. Daniel Bruun in der Ophthalmologie tätig. Neben seiner Praxistätigkeit wirkt er u.a. auch als Beleg- und Konsiliararzt am Kantonsspital Münsterlingen (TG). Seit diesem Jahr arbeiten er und sein Team mit dem Phakosystem SOPHI. Im Erfahrungsbericht blickt er auf die Herausforderungen der ersten 100. Katarakt-OP zurück.

    mehr dazu

    Entspannt operieren mit SOPHI

    Grösstmögliche Mobilität und eine möglichst einfache Bedienbarkeit und natürlich überzeugende OP-Ergebnisse – wenn ein neues Phako-Gerät in den Operationssaal kommt, muss alles stimmen. Dr. Andreas Cibis und sein Team haben diesen anspruchsvollen Wechsel erfolgreich gemeistert und setzen seit dem Herbst 2019 auf das Phakosystem SOPHI. Im Erfahrungsbericht fasst er seine Eindrücke der ersten 100. Katarakt-Operationen zusammen.

    mehr dazu
