TOPCON CC-100XP

    Der CC-100XP Sehzeichenmonitor ist ein LED-Flachbildschirm zur Darstellung von sämtlichen Sehtests. Der 22-Zoll-Flachbildschirm sorgt für eine klare und helle Darstellung und ist für die Binokularteste zirkularpolarisiert.

    Expertenhilfe

    Mark Schweiger

    Senior Project Manager Capital Goods

    Allgemein

    Hauptmerkmale

    • Eine grosse Auswahl an Tests integriert, mit Zufallsgenerator
    • Komplette MKH-Testreihe
    • Diverse Kindersehzeichen integriert
    • Moderner 22 Zoll-Flachbildschirm
    • Speziell helles LED-Fixationslicht für den Maddox-Test
    • Lichtsensor für eine wahlweise automatische Anpassung der Optotypen an die Raumbeleuchtung
    • Diverse Steuermöglichkeiten: Fernbedienung, KB-50S, iPad (allg. Tablets) und Computer

    Idealerweise wird der CC-100 XP Sehzeichenmonitor mit dem automatischen Phoropter CV-5000PRO und dem Steuerpanel KB-50S kombiniert. In dieser Kombination wird die vollständige Refraktion durch nur ein Steuermodul bedient.

    Einzigartiges Sehzeichensystem

    Das CC-100XP hat einen hochauflösenden, kontrastreichen und über grosse Helligkeit verfügenden 22-Zoll-Bildschirm. Ein besonderes Leistungsmerkmal ist der integrierte Ortsfrequenz-Kontrastempfindlichkeitstest, der quantitative und qualitative Informationen über die Kontrastsehschärfe des Patienten liefert. Durch eine spezielle Polaristionstechnik, die für LCD Projektionen einzigartig ist, wird eine Bildtrennung für Binokulartests erzeugt. Diese Polarisationstechnik erzielt eine 100% Bildtrennung, ohne jegliche „Geisterbilder“ und stellt damit eine signifikante Verbesserung gegenüber allen LCD-Projektionssystemen mit konventioneller Polarisation dar. Die weisse Maddox-Leuchtdiode ist eine kleine Lichtquelle und damit besonders gut für Maddox-Tests geeignet. Bei allen konventionellen LCD-Projektionssysteme ist das Maddox-Licht in die LCD-Anzeige integriert und damit zu gross oder nicht hell genug für ein ordnungsgemässes Maddox-Testverfahren.

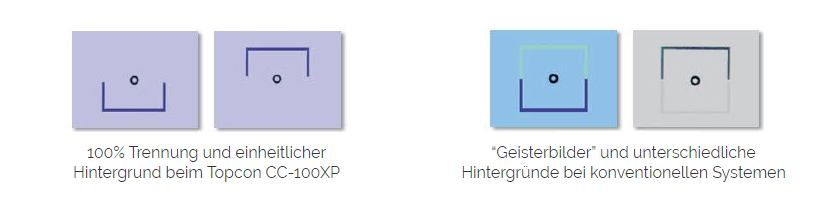

    100% Trennung und einheitlicher
    Hintergrund beim Topcon CC-100XP
    Product image

    “Geisterbilder” und unterschiedliche
    Hintergründe bei konventionellen Systemen
    Product image

    Pseudo-isochromatischer Farbsehtest

    Dieser beruht auf dem bekannten HRR-Test, liefert jedoch quantitativ bessere Daten hinsichtlich der Farbfehlsichtigkeit. Der CC-100XP präsentiert die Ergebnisse in einer leicht verständlichen Grafik, die auch ausgedruckt werden kann. Sowohl der CC-100 als auch der CC-100XP verfügen über die pseudo-isochromatischen Farbsehtests.
    Product image

    Ortsfrequenz-Kontrastempfindlichkeitstest

    Die Kontrastempfindlichkeit kann getestet werden, indem die Ortsfrequenz und der Kontrastlevel der entsprechenden Prüfzeichen individuell angepasst werden. Das Ergebnis liefert wertvolle Informationen hinsichtlich der Kontrastsehschärfe des Patienten. Die Testergebnisse werden in einer Grafik dargestellt, die ebenfalls ausgedruckt werden kann.
    Product image

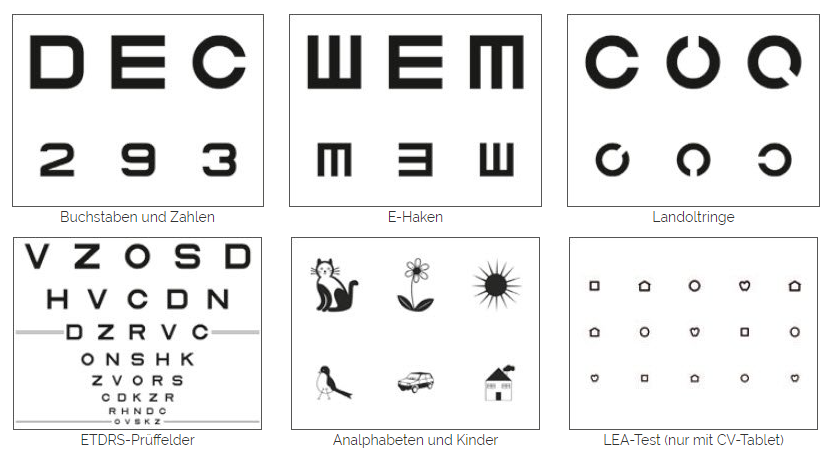

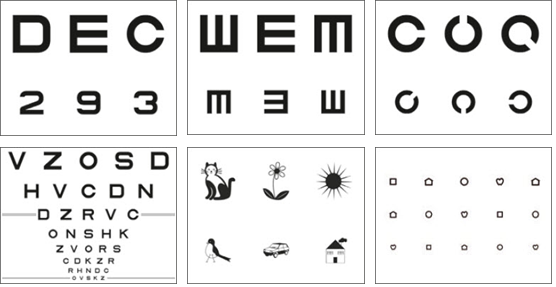

    Visustafeln des CC-100XP Computerprojektionssystems

    Buchstaben und Zahlen, E-Haken, Landoltringe, ETDRS-Prüffelder, Analphabeten und Kinder, LEA-Test (nur mit CV-Tablet)
    Product image

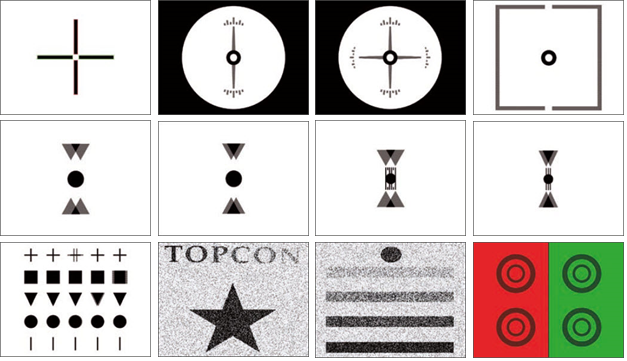

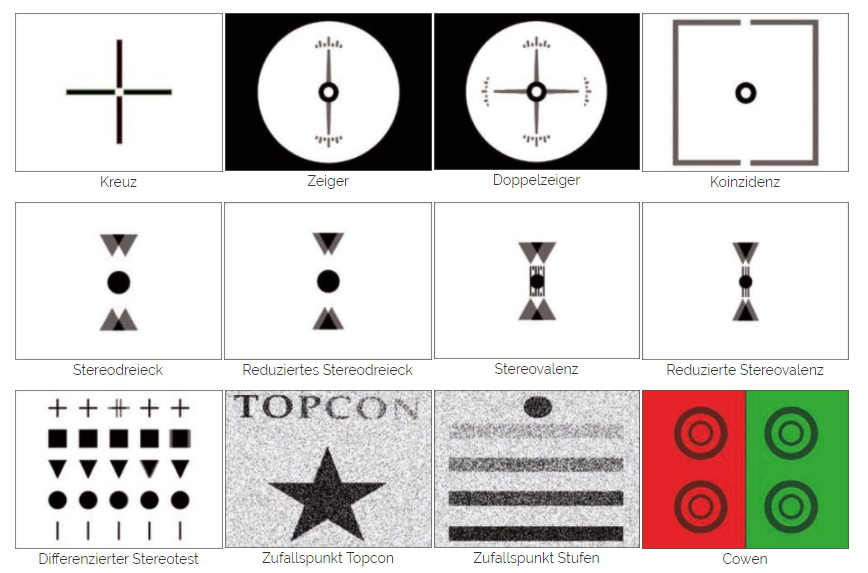

    Testsequenzen gemäss der Mess- und Korrektionsmethodik nach Haase

    Kreuz, Zeiger, Doppelzeiger, Koinzidenz, Stereodreieck, reduziertes Stereodreieck, Stereovalenz, reduzierte Stereovalenz, differenzierter Stereotest, Zufallspunkt Topcon, Zufallspunkt Stufen, Cowen
    Product image

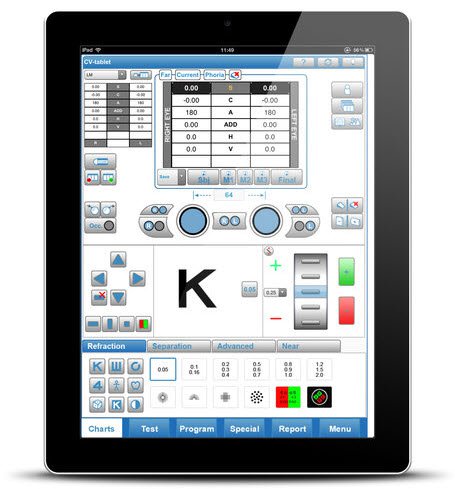

    CV-Tablet

    Das CV-Tablet ermöglicht eine flexible und kabellose Kontrolle über Ihren Refraktionsraum. Dank vieler Tablet-Leistungsmerkmale wie der Wischfunktion und dem Sensorbildschirm ist das CV-5000PRO intuitiv bedienbar.
    Kabellose Verbindung zu Prüffeldsystem und Phoropter - Mit dem iPad bzw. Android CV-Tablet haben Sie volle Kontrolle über den CV-5000 Phoropter und das rechnergestützte Sehzeichensystem CC-100 XP. Das Tablet ermöglicht auf einzigartige Weise die gleichzeitige drahtlose Steuerung aller Refraktionseinheiten und verfügt über eine Benutzeroberfläche, die speziell für Tablets entwickelt wurde.
    Flexibilität und Funktionalität - Das CV-Tablet ist eine einzigartige Steuerung, die sich nahtlos in ein Netzwerk für Import und Export von Refraktionsdaten einfügt und auch zum Drucken aller Prüfberichte eignet. Die drahtlose Flexibilität erlaubt dem Anwender, das CV-Tablet zu anderen Untersuchungsräumen mitzunehmen. Es umfasst alle refraktiven Tests und Sehschärfe-Formate wie LogMar, dezimal und Fuss. Die Brechungssequenz kann vom Benutzer voreingestellt werden.
    Product image

    Technische Daten

    Spezifikationen

    Testabstand
    2.9 – 6.1 m, Abstufung 0.2m
    Sichtbereich B x T (mm)
    476 x 268
    Maße: B x H x T (in mm)
    560 x 360 x 60
    LCD: Kontrastverhältnis
    10.000:1
    Gewicht
    6,.5 kg
    Netzspannung
    AC 110 - 240 V; 50-60 Hz
    Stromverbrauch
    120 VA
    Standardzubehör
    Polarisationsfilter mit Refraktionsbrille
